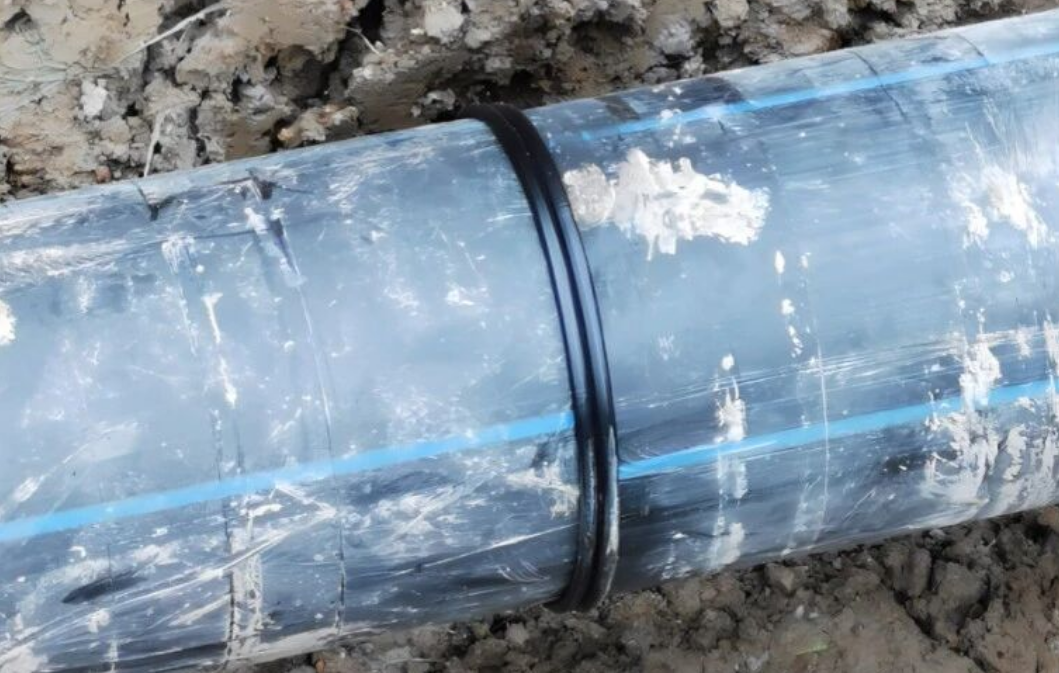

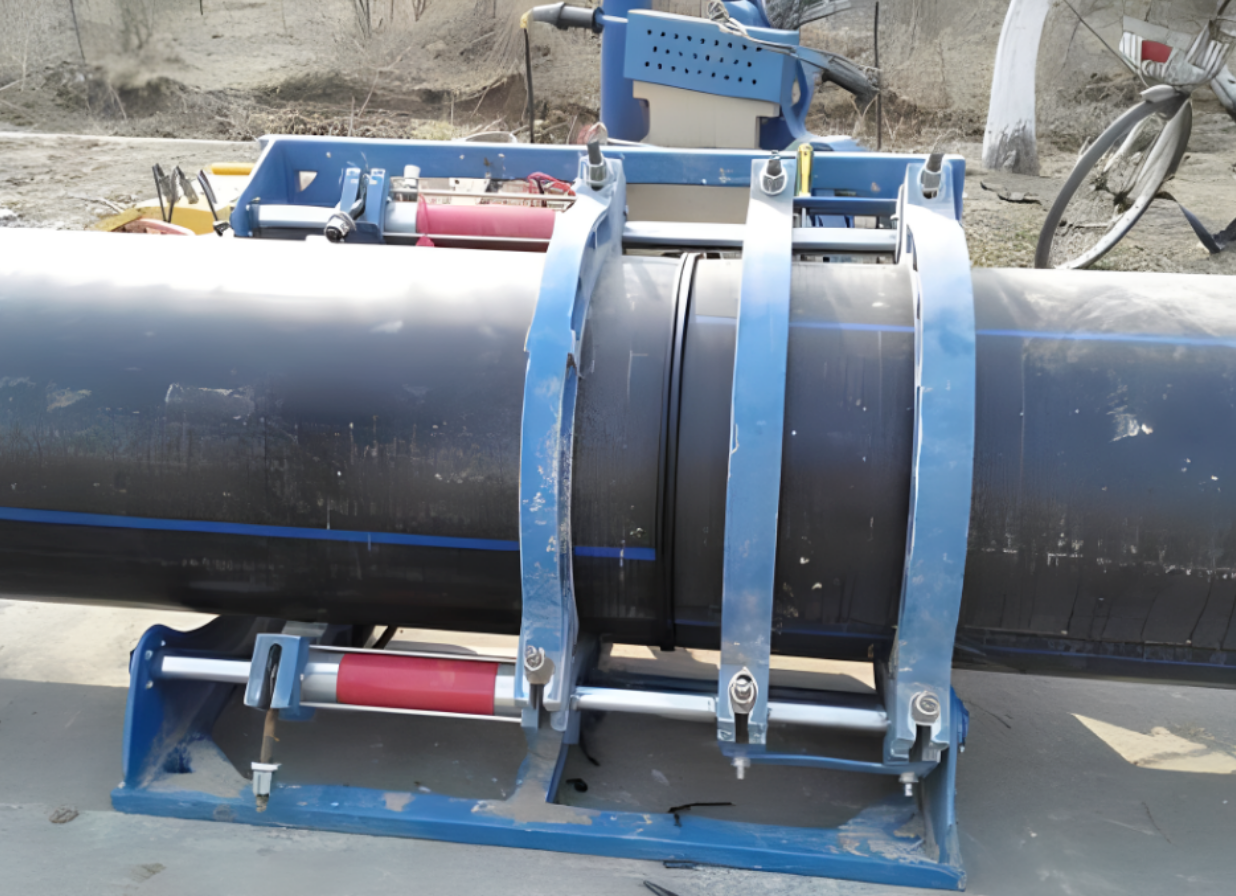

聚乙烯（PE）管道凭借耐腐蚀、高韧性、低成本优势，广泛应用于城镇燃气、市政给排水、核电循环水及化工流体输送领域，而热熔对接接头是整个管道系统最薄弱的安全节点。竖直面未熔合、错边、夹杂、气孔等隐蔽缺陷，极易引发管道泄漏、爆管甚至燃爆事故，行业已明确要求热熔对接接头100%无损检测。

       受PE高分子特殊声学特性、热熔接头异形结构、竖直立状未熔合特殊缺陷形态制约，传统超声长期存在检出率低、误漏判严重、大厚壁穿透困难等行业痛点。传统外观检查、水压试验仅能发现严重失效缺陷，无法识别微小熔合瑕疵；射线检测因成本高、辐射管控严，不适合现场批量作业。目前，相控阵超声+全聚焦（PAUT+TFM）是能较好适配现场、可全覆盖焊缝熔合区的定量检测方案。

       广州多浦乐深耕相控阵与全聚焦超声技术十余年，针对PE热熔接头检测全链条难题完成底层技术攻关，打造出包含近水声速专用楔块、高灵敏度PE专用阵列探头、FMC-TFM全聚焦成像、PWI-TFM平面波成像、自动化扫查工装等的全国产化成套解决方案，填补了国内大壁厚核电、高压燃气PE管道精准检测的技术空白，并在2026远东无损检测论坛擂台赛上，一举斩获《大壁厚核电聚乙烯管道热熔接头检测》“睿匠奖”与“锐器奖”双项大奖。

1、PE热熔对接接头超声检测核心难点

（一）高分子材料声衰减强、声频散显著，检测信噪比极低

      PE为黏弹性高分子材料，声阻抗仅为金属的1/10，超声波传播过程中能量散射、吸收严重，壁厚越大衰减呈指数级增长，形成分辨率与穿透力的天然矛盾。同时材料声频散明显，易造成声束聚焦失真、成像模糊；热熔焊缝存在明显各向异性，声速波动较大，传统金属检测校准模型完全失效，缺陷定量偏差大。

（二）传统楔块声学匹配失效，是行业核心卡脖子问题

      常规检测所用有机玻璃、聚苯乙烯楔块声速远高于PE管材，声速差值过小导致折射角度极小，声束无法覆盖完整熔合区，形成大面积检测盲区；楔块与管材界面声能透射率不足30%，微弱缺陷信号极易被噪声淹没。行业传统低声速PTFE（聚四氟乙烯）楔块虽可实现大角度折射，但自身超声衰减极高，无法适配厚壁管道检测；而理论效果最优的水浸楔块易渗漏、工况适应性差，无法适配自动化扫查，难以批量落地。

（三）竖直立面状未熔合缺陷隐蔽性极强，漏检率极高

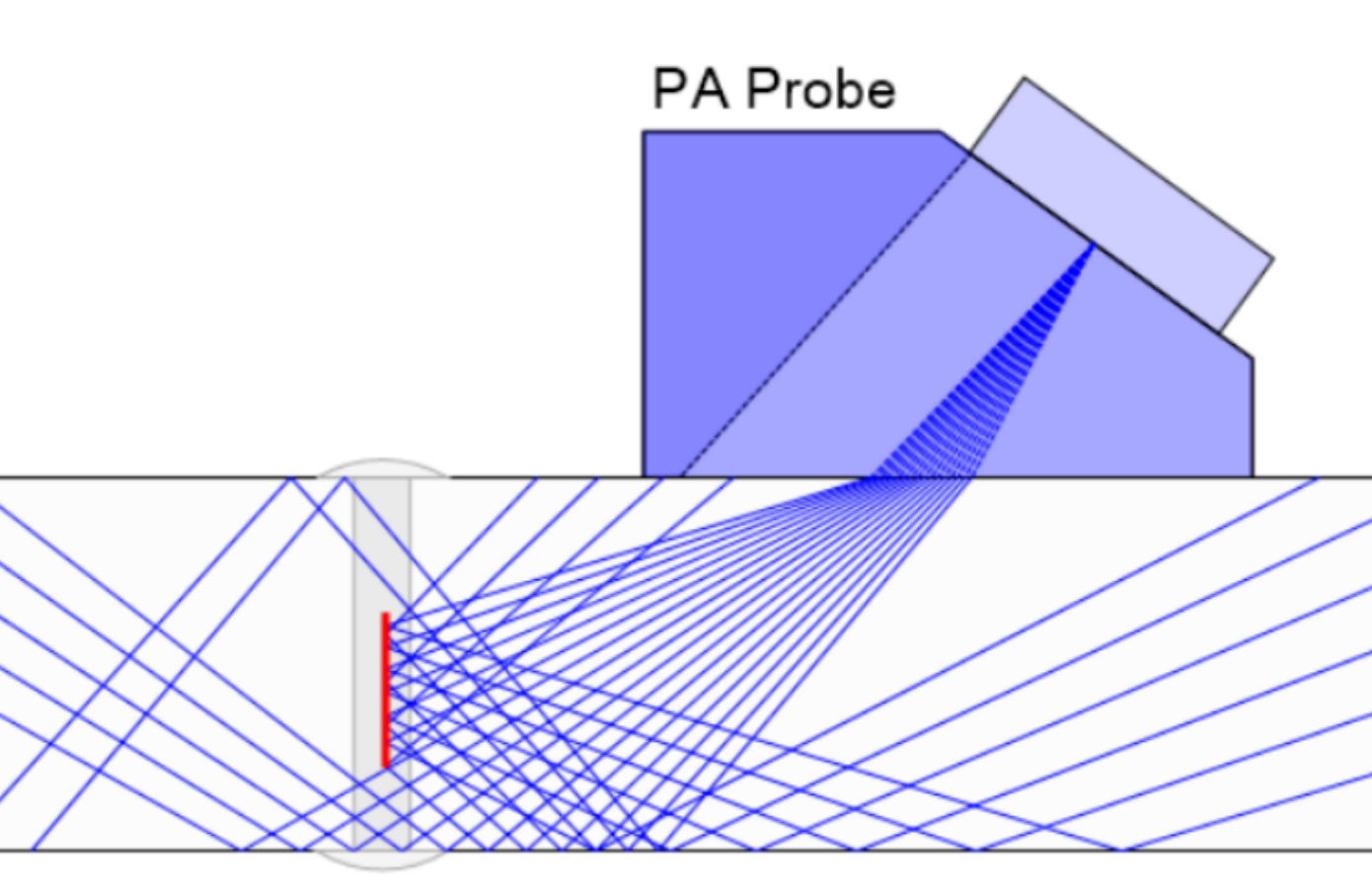

       施工铣削杂质、对中偏移、焊接参数异常，易在焊缝内部形成沿壁厚延展的竖直立状未熔合，是危害性最高的高危缺陷。传统斜射超声声束与竖直缺陷面近无法形成有效镜面反射；仅存的微弱端点衍射信号，极易被材料衰减、卷边杂波掩盖。常规单侧单角度扫查存在固有角度盲区，无法捕捉缺陷有效特征，行业对此类缺陷检出率不足40%，且极易与冷焊信号混淆，造成重大安全漏检。

（四）通用软硬件无PE专用适配，缺乏成套解决方案


       通用相控阵探头针对金属检测设计，与PE低声阻抗特性不匹配、信号损耗大；传统设备通道算力不足，无法支撑厚壁管道多角度声场、全矩阵数据实时成像；市面通用扫查工装无法适配PE管道卷边结构，难以实现稳定、可重复的自动化扫查。

（五）现场工况复杂，检测效率与可靠性难以兼顾

       户外高低温、粉尘、受限空间等复杂工况，对设备稳定性要求极高。传统检测方式耗时久、效率低，进口设备成本高、售后滞后，且检测结果高度依赖人员经验，判读一致性差，工程验收争议频发，无法满足大规模管网普查需求。

2、多浦乐全维度技术突破，系统性破解PE检测难题

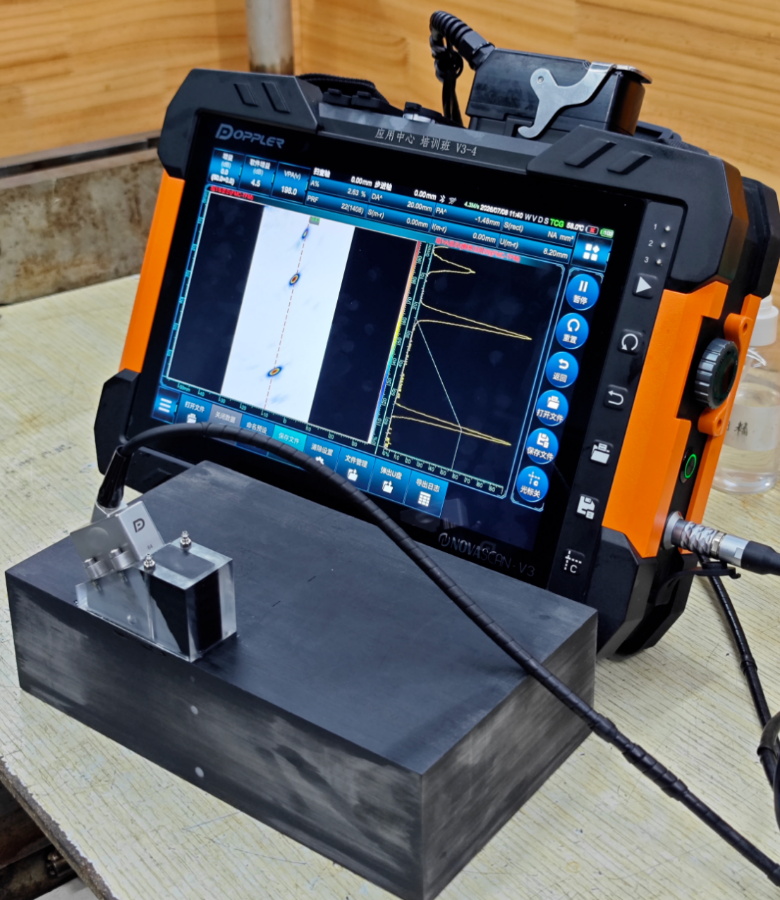

（一）自研近水声速复合楔块，从根源解决声场失效问题

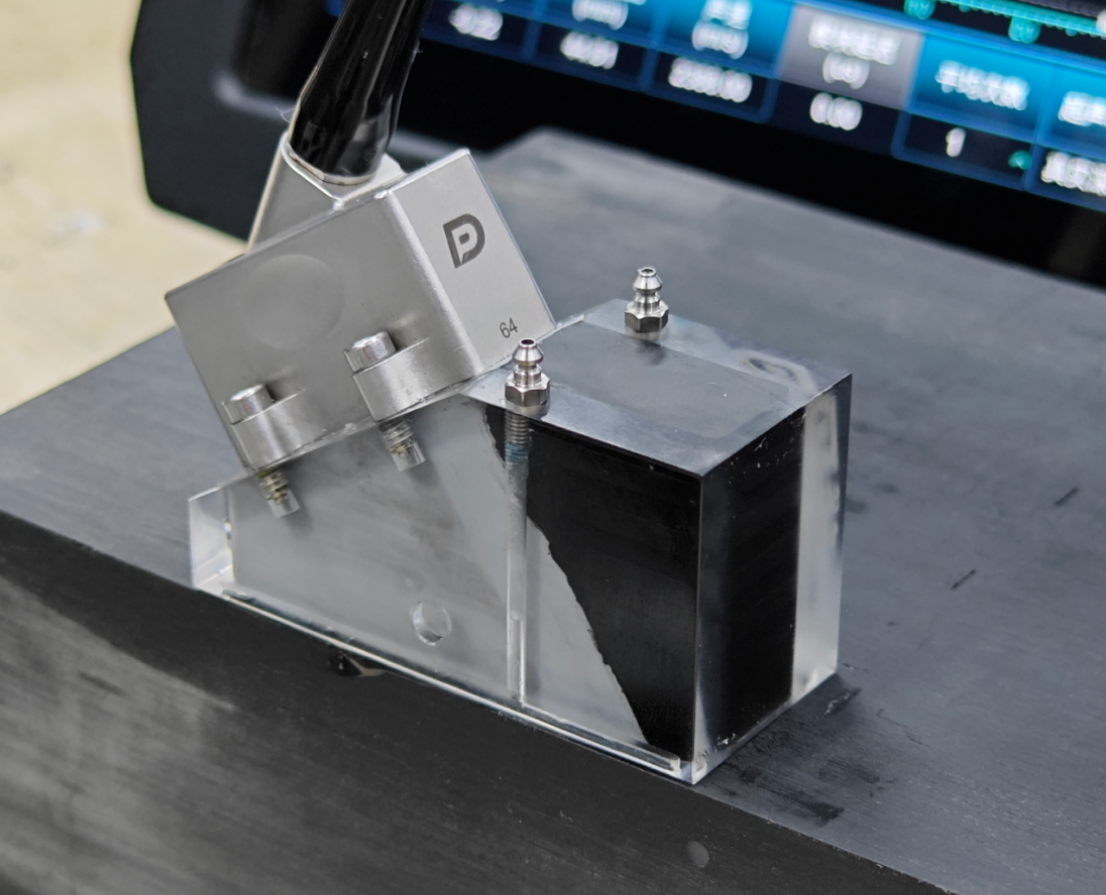

       多浦乐自主研发复合弹性低声速楔块，声速稳定在1480~1520m/s，与纯水声速接近，规避了传统PMMA（有机玻璃）、PTFE（聚四氟乙烯）、水楔块的各类短板。可稳定激发大角度斜波覆盖常规缺陷；同时具备低衰减、高阻抗匹配优势，大幅提升缺陷信噪比，固态耐磨结构可适配自动化扫查，完美适配工地复杂工况。

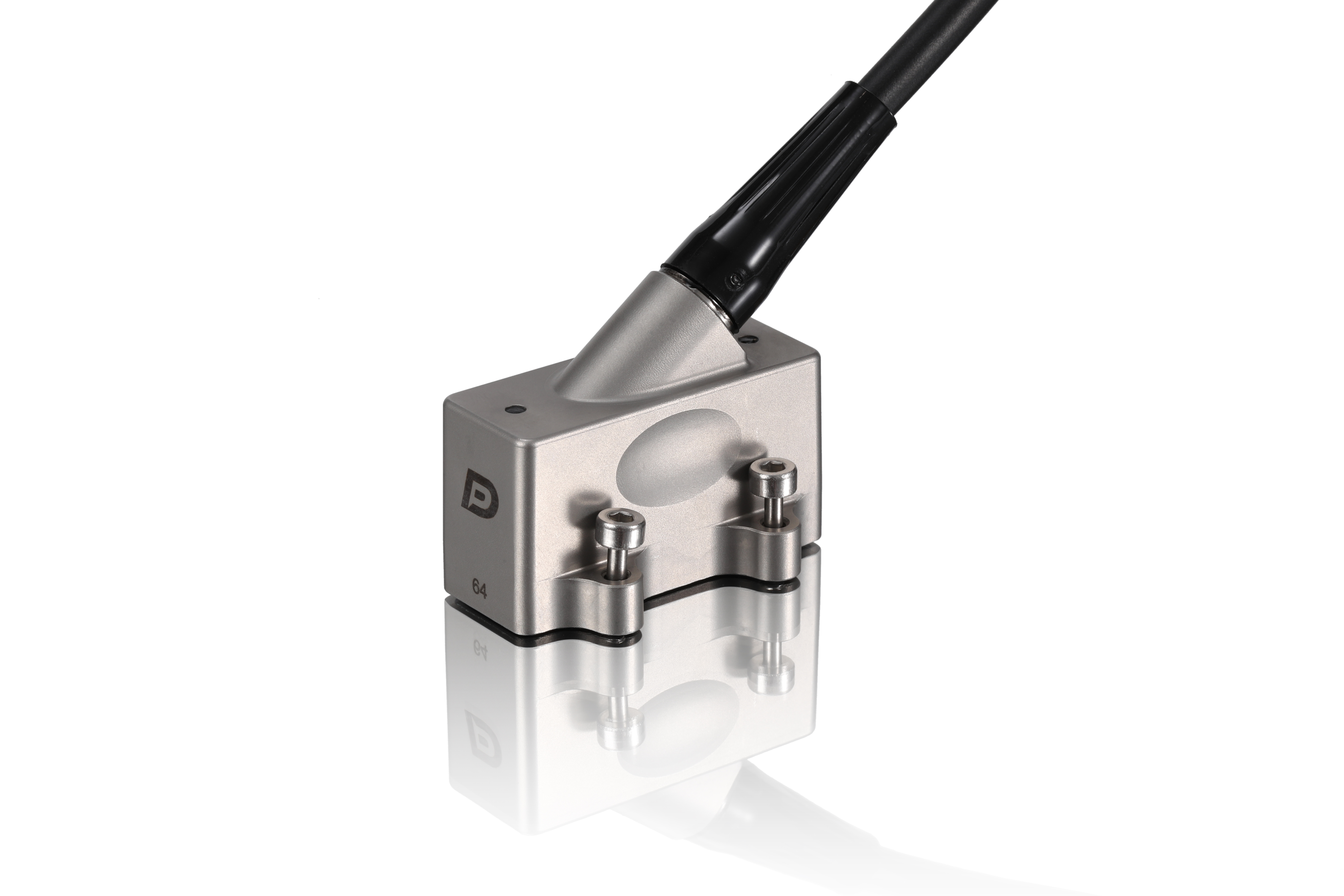

（二）定制化高灵敏度PE专用相控阵探头

       重新优化压电晶片、背衬阻尼与匹配层，精准适配PE低声阻抗声学特性，大幅降低界面信号损耗；优化阵元布局，有效抵消材料频散带来的成像畸变，提升微弱缺陷、衍射信号的采集灵敏度，兼顾厚壁穿透能力与微小缺陷分辨率。

（三）高端硬件算力支撑，双侧全矩阵采集还原缺陷全貌

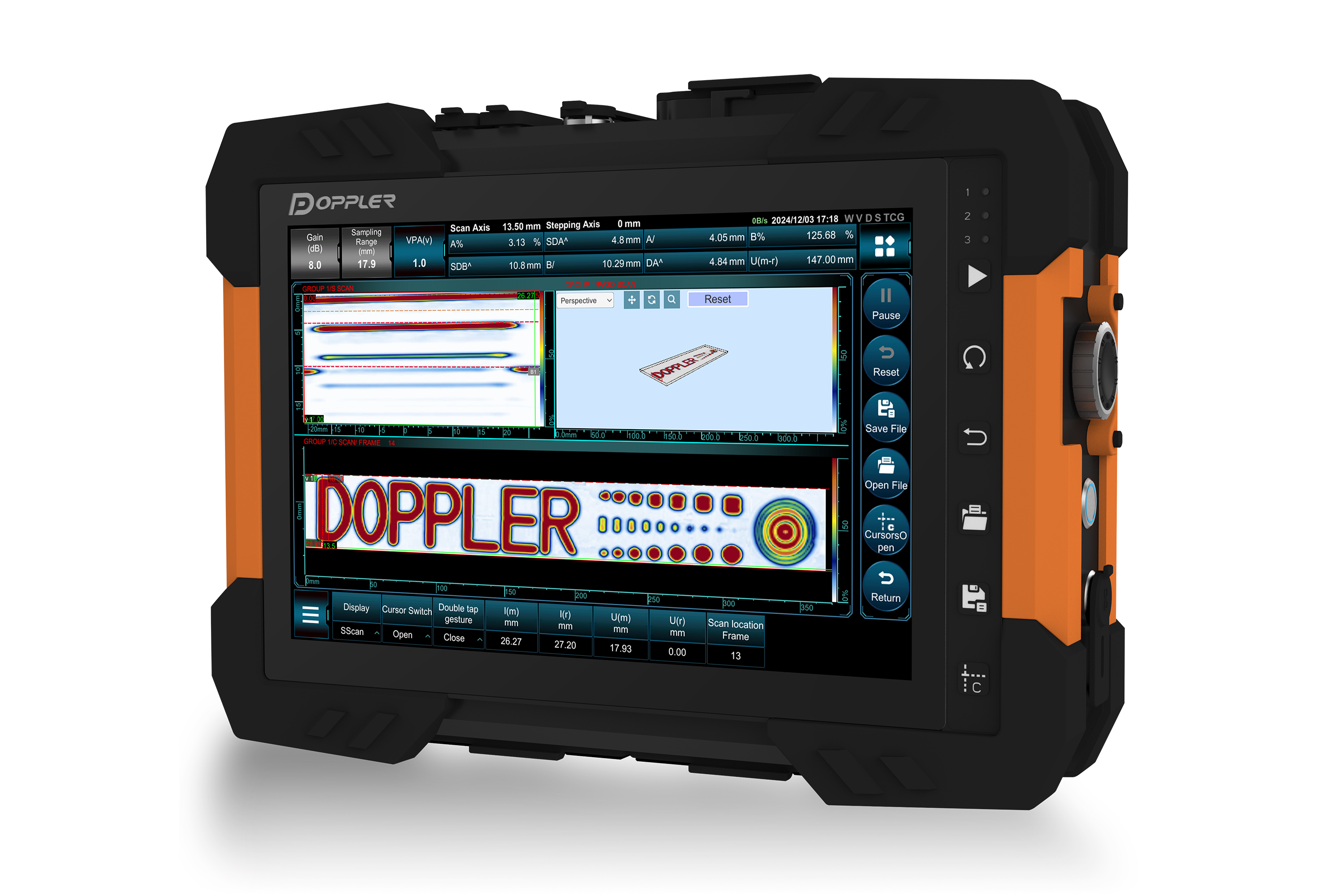

       依托多浦乐NovaScan V3全聚焦相控阵主机，搭载128通道双侧并行FMC全矩阵采集或PWI平面波采集架构，支持焊缝双侧探头同步扫查、全域波形采集。高速算力可实时完成厚壁PE管道TFM成像，清晰还原竖直未熔合长条状轮廓与上下端点衍射特征，将点状杂波与真实缺陷精准区分，彻底解决传统成像模糊、特征缺失的问题。

（四）双侧同步扫查工装，实现焊缝无盲区检测

       适配DN50~DN1600全规格PE管道的对称式双侧扫查工装，可避让焊缝内外卷边，双侧声场交叉覆盖焊缝全域。匀速同步扫查保证检测数据高度可重复，稳定捕捉缺陷信号，检测效率大幅提升，适配批量工程检测需求。

3、不同检测模式下的图像对比

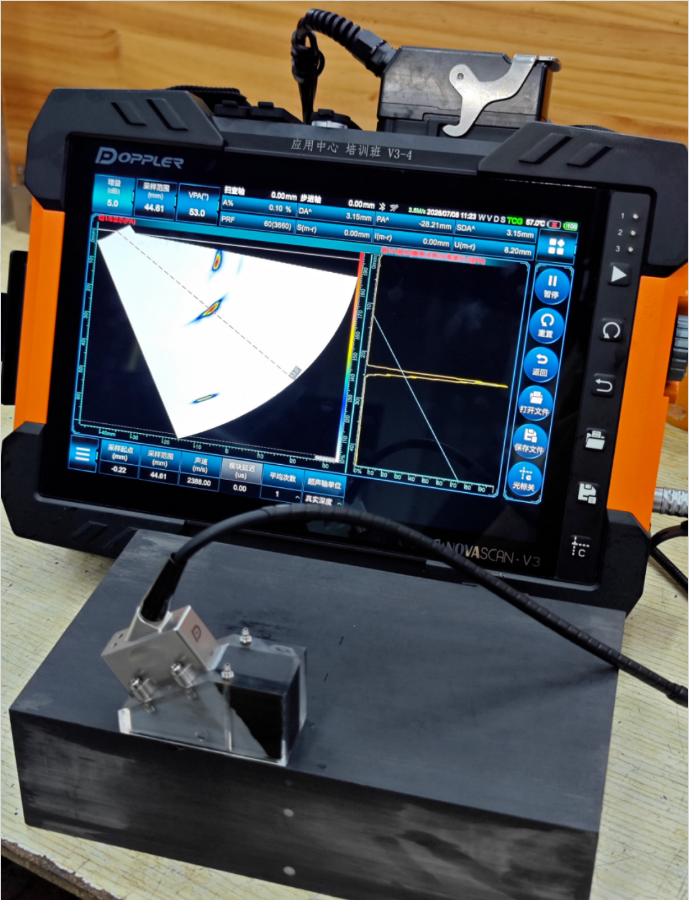

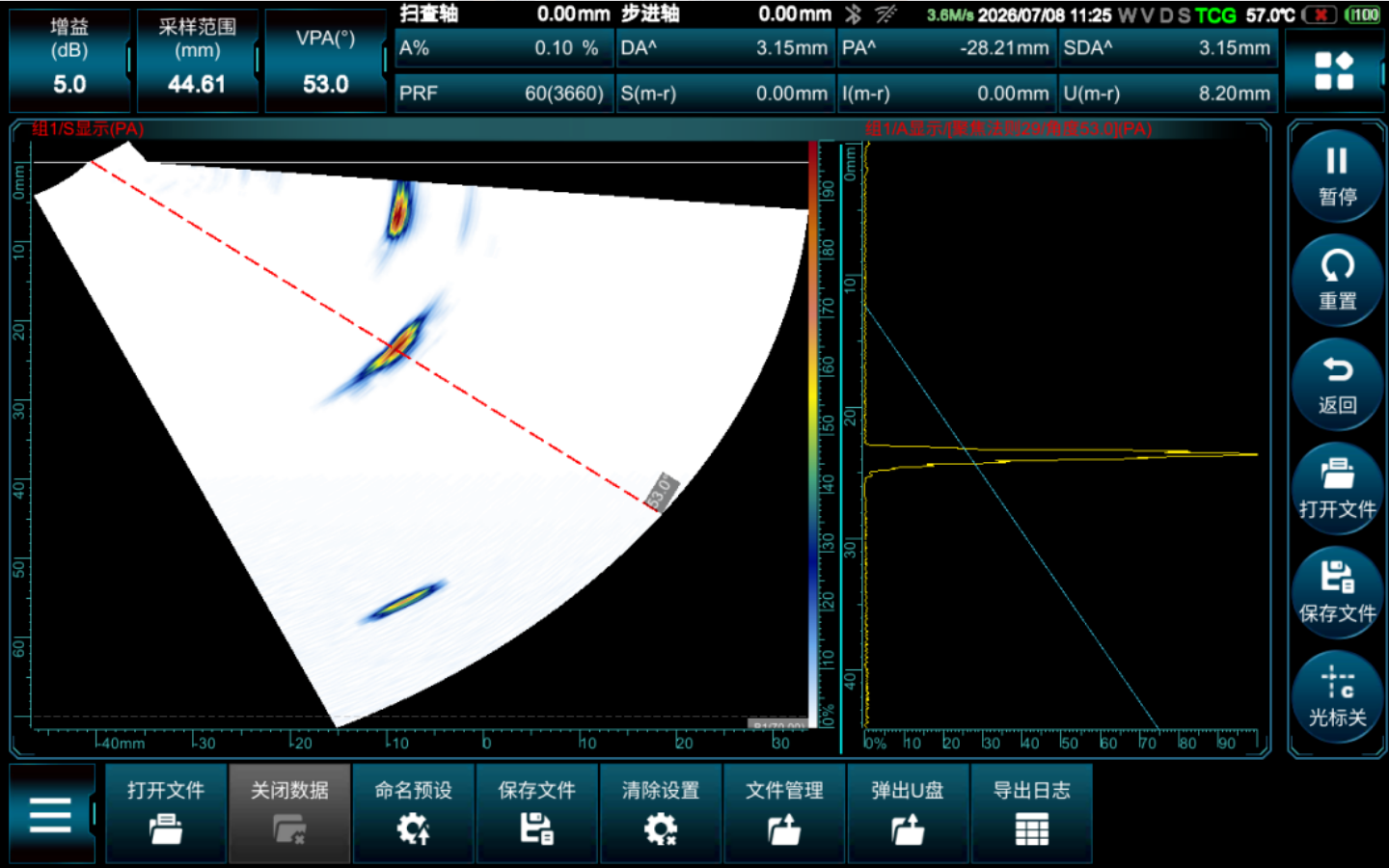

（一）传统相控阵超声检测模式

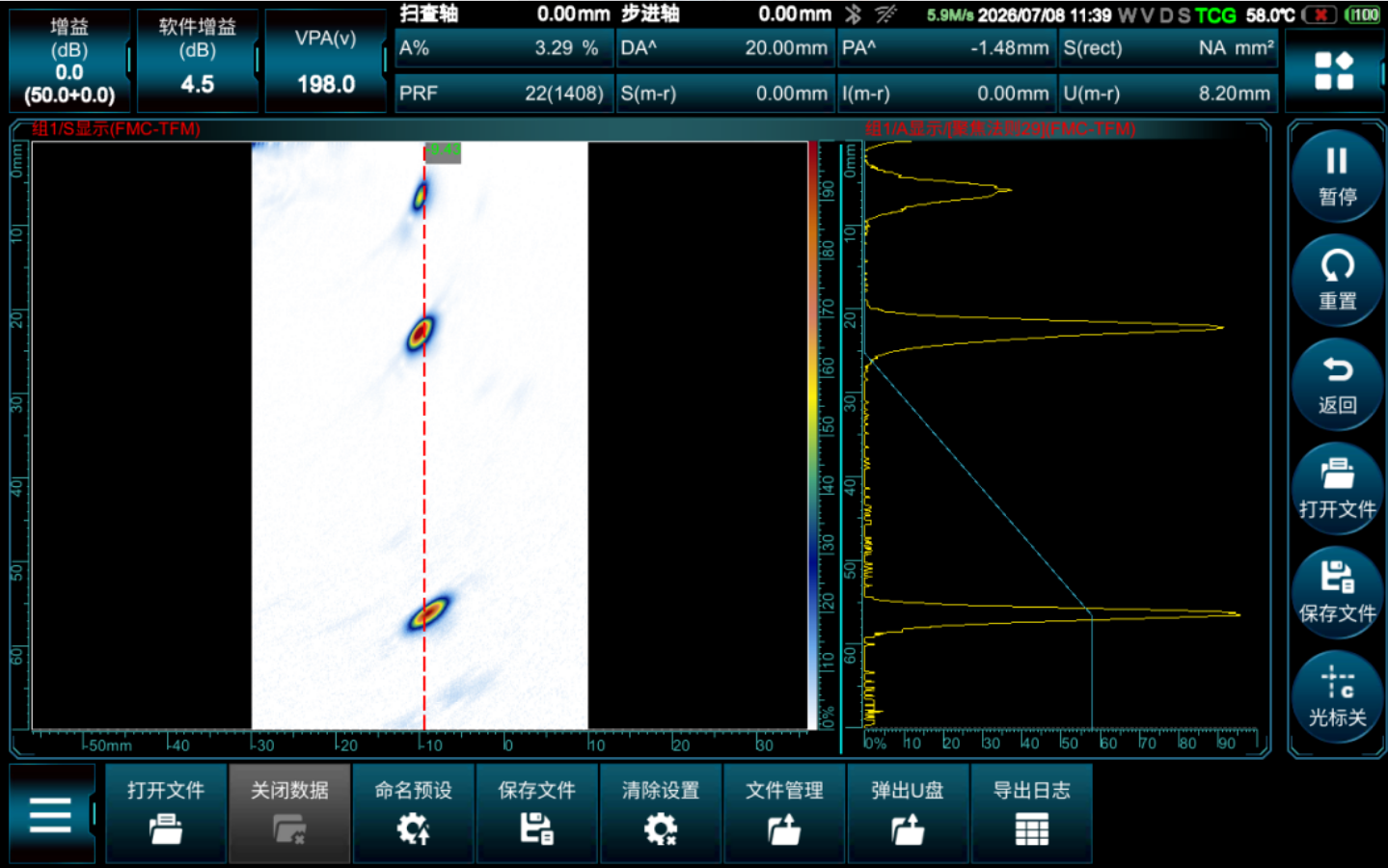

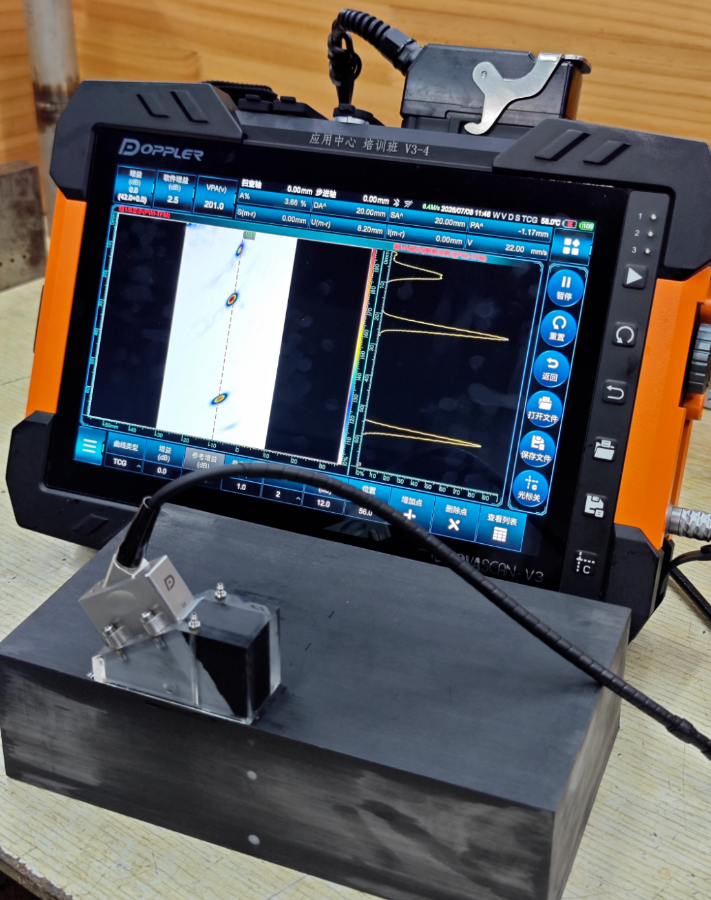

（二）FMC-TFM全矩阵采集-全聚焦成像模式

（三）PWI-TFM平面波采集-全聚焦成像模式

4、行业价值与发展展望

       长期以来，PE管道热熔接头检测受楔块声场不匹配、材料高衰减、卷边杂波干扰、竖直缺陷难识别、工艺缺陷易漏检五大壁垒制约，大量高危隐患无法被有效排查。多浦乐以自研近水声速楔块为核心，构建探头、硬件、算法、工装一体化国产解决方案，彻底补齐了行业检测短板，解决了传统检测漏检率高、稳定性差、无法标准化落地的痛点。

该方案大幅提升了高压燃气、核电特种PE管道的运行安全性，降低了检测门槛与成本，助力国内PE管道无损检测标准落地普及。未来，多浦乐将持续迭代第三代低衰减楔块、3D全聚焦立体成像、机器人在线扫查技术，优化复合型缺陷智能识别能力，深耕高分子材料无损检测领域，以全自主核心技术筑牢压力管道安全防线，推动国内相关检测技术迈向国际领先水平。
