煤矿机械设备中存在多种焊接接头结构，其中常见的类型包括L型、T型焊接接头，若使用常规超声检测技术，耗时耗力，且容易造成漏检；相控阵检测技术具有多角度扫查、二维直观成像等优势，不仅可以提高检测效率，还可以借助CAD导入功能，快速识别结构回波信号。下文案例对T型、L型焊接接头的焊缝质量和焊缝熔深进行了声束仿真模拟和扫查，相控阵超声检测结果对焊接接头的质量评估起到了重要作用。

待检工件

实际检测的焊接接头如下图1所示：

检测效果

       检测焊缝质量，本方案选用多浦乐D2线阵相控阵探头和带角度平楔块进行。


       1、L型焊缝

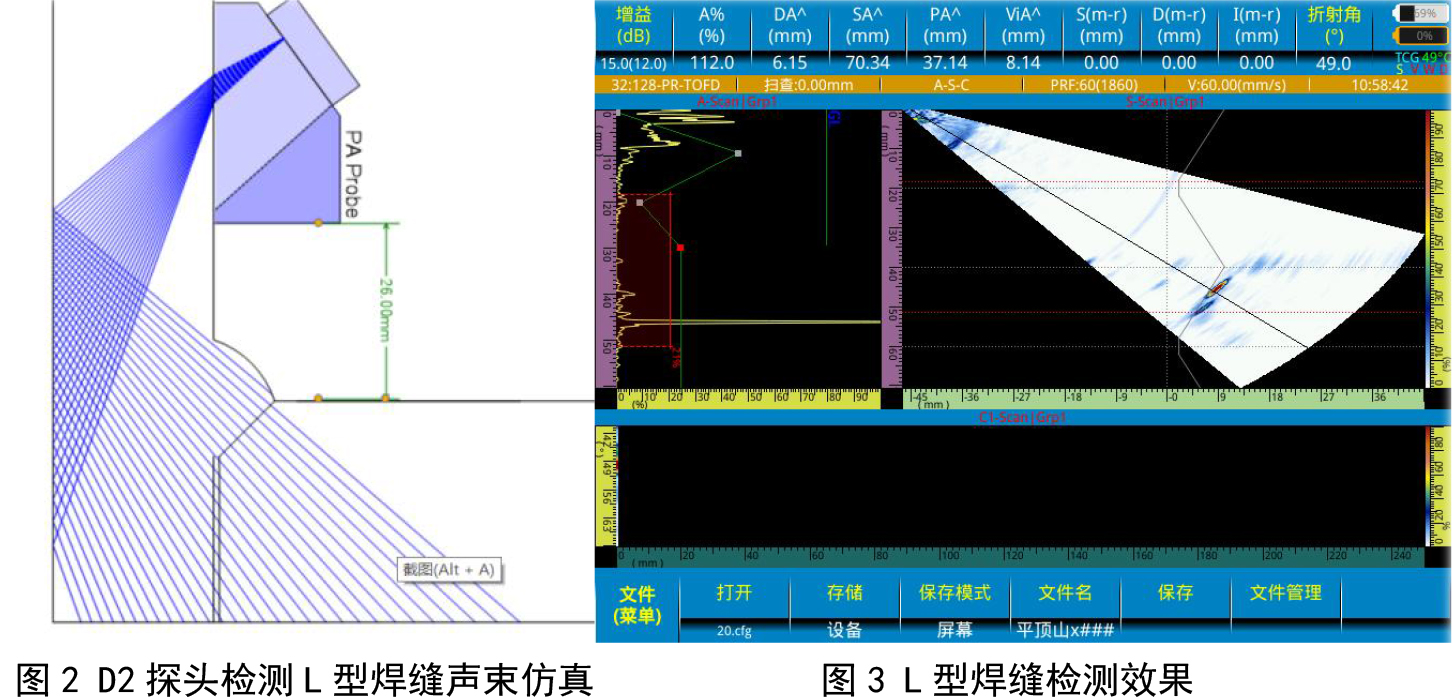

       下图2为焊缝检测声束仿真图，探头置于工件上仿真图相对应的位置处，得到检测效果如下图3所示。

       2、T型焊缝

       下图4为T型焊缝检测声束仿真图，探头置于工件上仿真图相对应的位置处，得到检测效果如下图5所示。

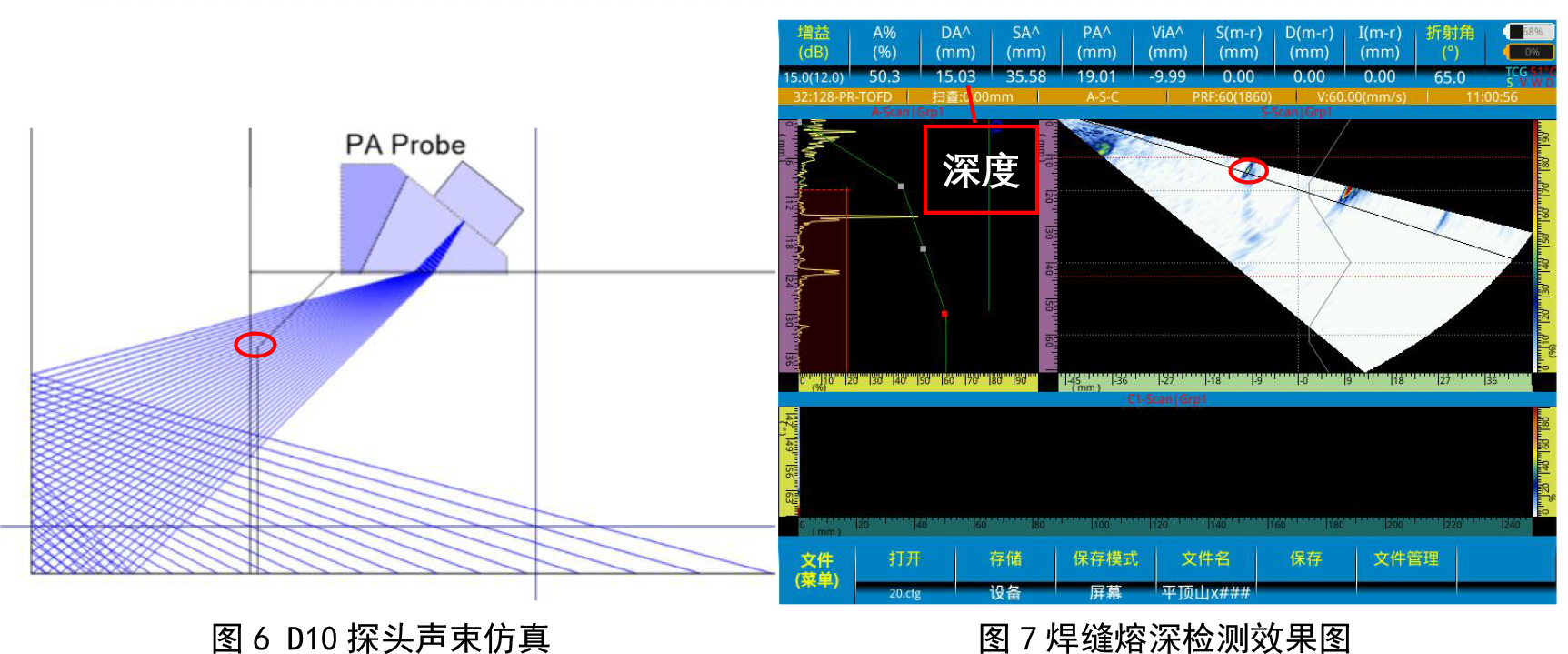

焊缝熔深检测主要是针对单V型焊缝，选用多浦乐DP10系列自聚焦探头和带角度平楔块进行。工件检测工艺仿真图如下图6所示，探头置于仿真图相对应的工件上得到检测效果如下图7所示，熔深的数值可通过深度值读取。

结 论

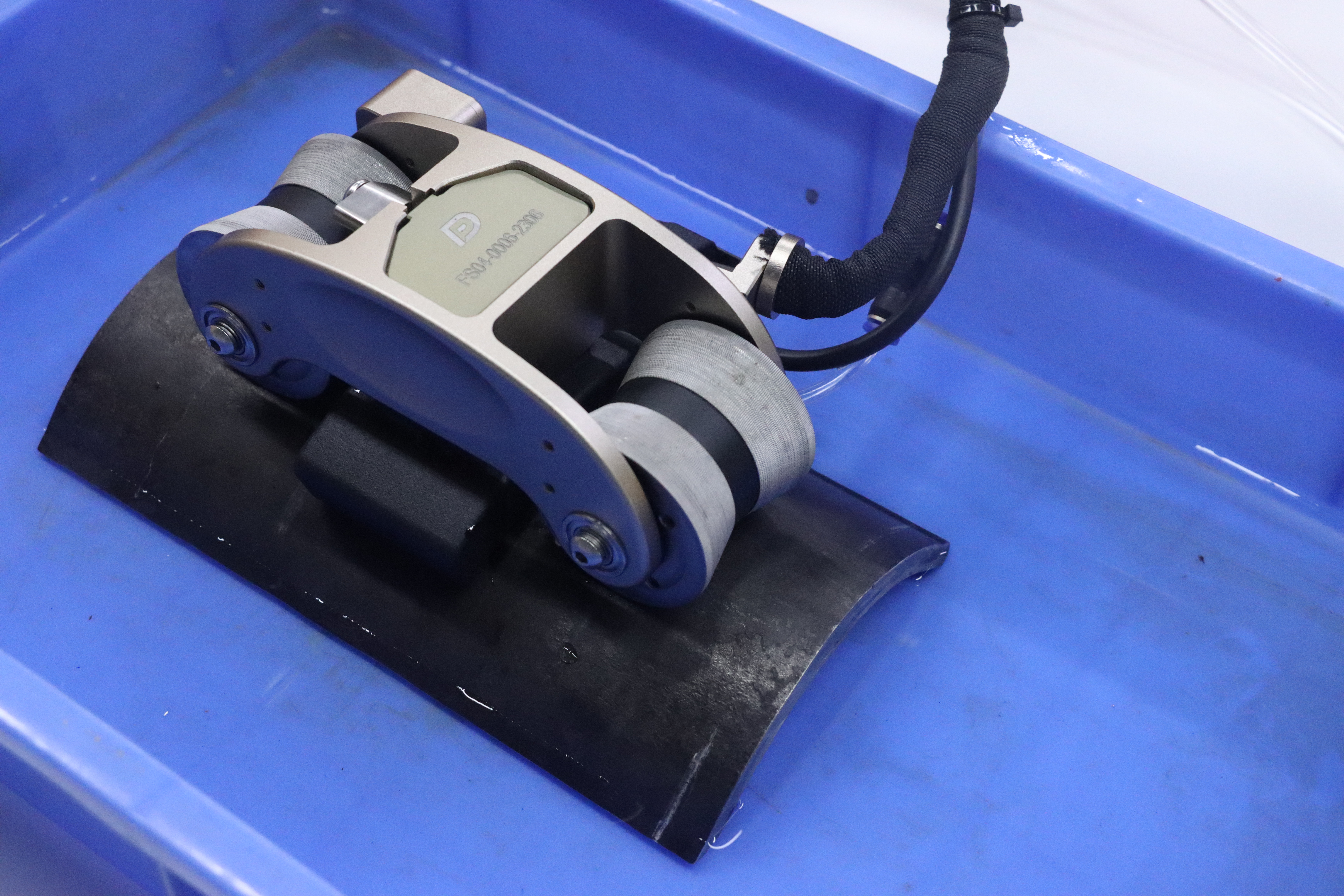

       使用多浦乐设备配合线阵探头、自聚焦探头可以有效检测煤矿设备L、T型焊缝质量和焊缝熔深，本方案采用的是手动检测；在平板类角接焊缝的应用中，多浦乐生产的MOS-02扫查器可以对检测空间大、检测面较平整的L型、T型、Y型等角接接头进行C扫描数据采集和完整数据记录，该扫查器小巧易安装，操作便捷，是检测平板类角接接头焊缝的“得力助手”。
