车桥是汽车的重要结构部件，它的主要作用是承受汽车的载荷，维持汽车在道路上的正常行驶，保障其整体安全性极其重要。在本案例中，针对车桥结构上小焊接件的焊道进行检测，由于考虑到焊接件焊道两侧的空间有限，选择使用楔块反装技术，探头在狭小空间里也能方便快捷地检测；此外，待检工件的内外结构不一致，工件形状复杂， 利用设备特有的高级CAD模块导入功能来辅助快速直观地判定缺陷。

待检工件情况

       工件为车桥电子束焊接件，焊道外侧可见三处明显孔洞型缺陷，两处单侧咬边。

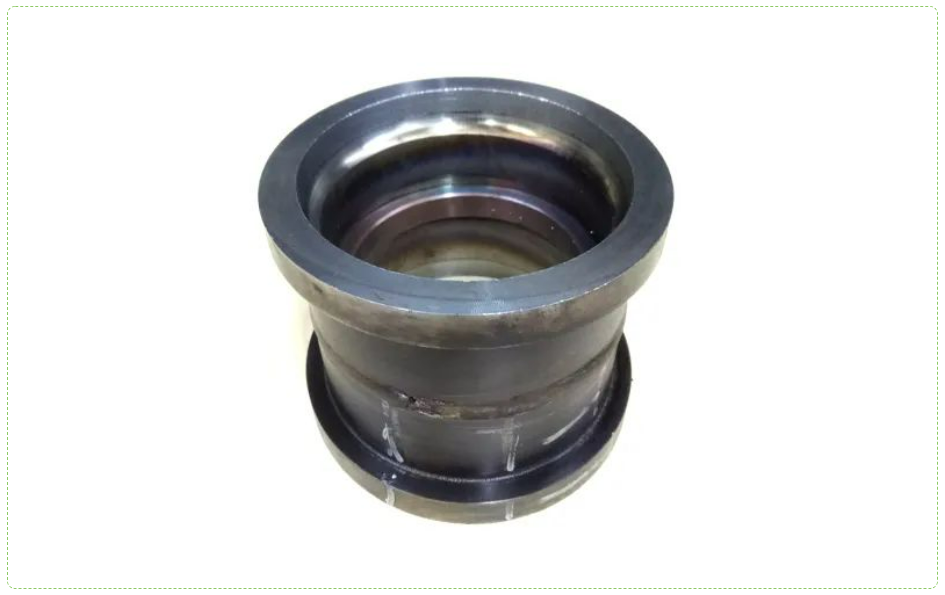

图1 车桥电子束焊接件

实测效果验证

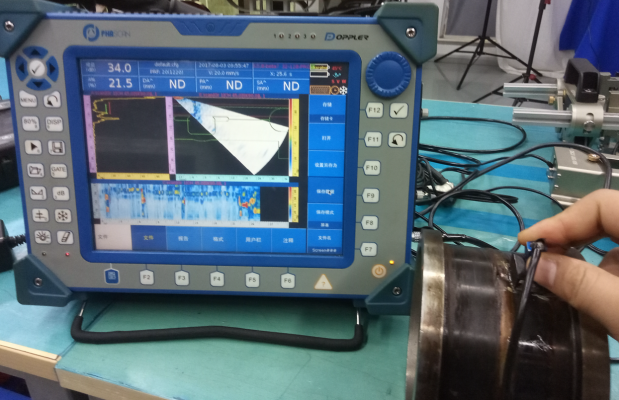

图2 C扫描示意图

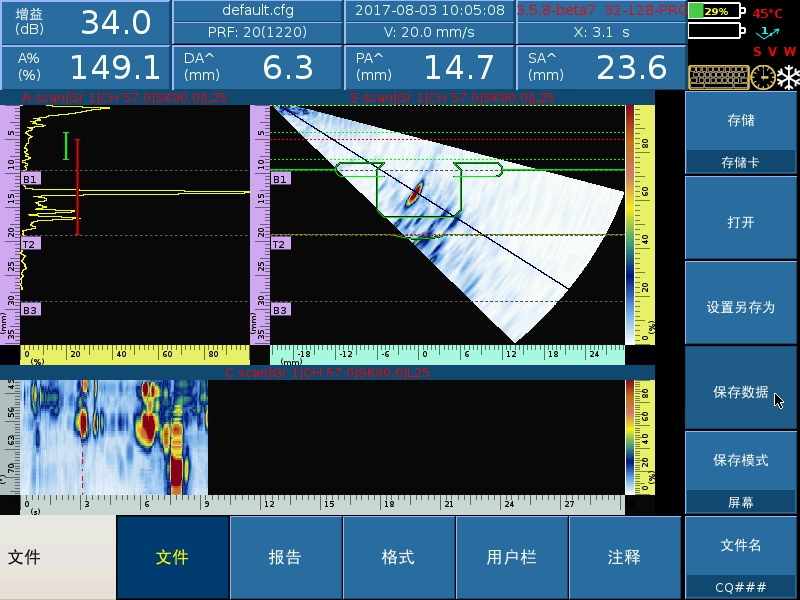

图3 检测效果

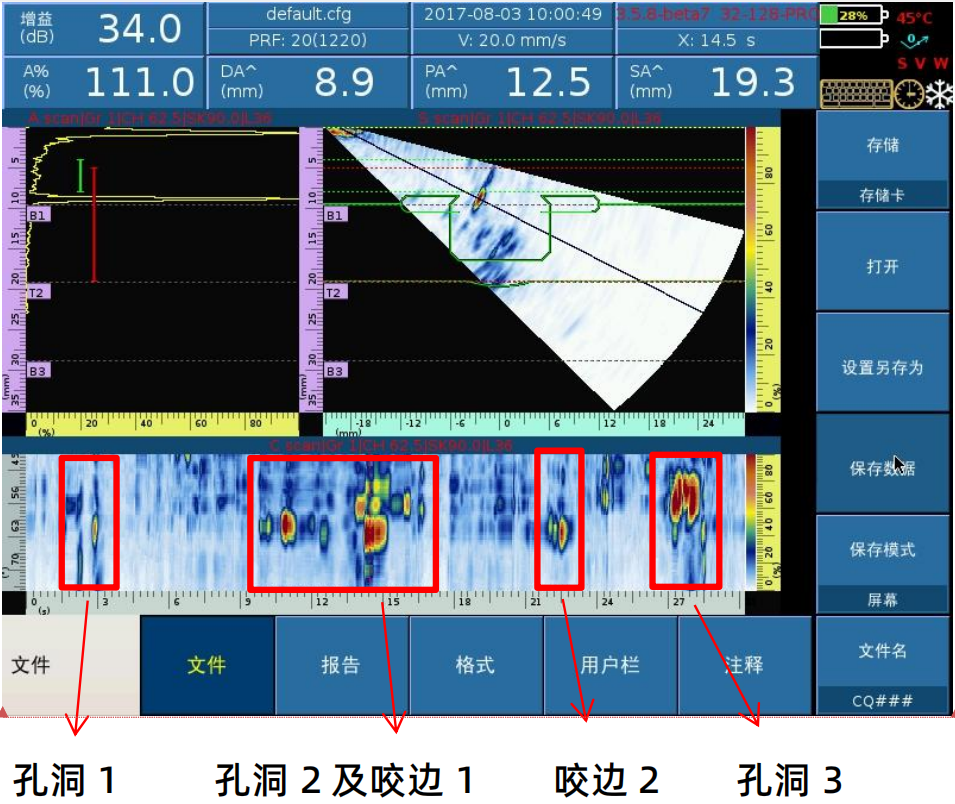

图4 咬边缺陷的图像显示（二次波）

结 论

       通过实验结果可以知，巧妙使用楔块反装技术，可以帮助解决一些检测空间受限问题，高级CAD导入模块对快速直观判定缺陷有很大帮助。
