锻件在工业中扮演着不可或缺的基础性角色，可以被看作是工业的“骨骼系统”和“承重结构”。锻件是通过对金属坯料施加压力，使其产生塑性变形，从而获得所需形状、尺寸和性能的工件。 这种工艺的核心价值不在于制造复杂的形状，而在于极大地提升金属材料的内部质量和力学性能。

       得益于优异的综合性能，锻件被广泛应用于航空航天、汽车、能源及重型机械等对安全、可靠性与强度要求极高的领域，是名副其实的“国之重器”的基石。其质量直接关乎重大装备的寿命与性能。一旦存在缺陷的锻件投入使用，可能引发严重的安全事故，造成生命财产损失。因此，对锻件实施严格的质量检测，是杜绝隐患、确保安全的关键环节。

一、锻件检测难点

       锻件在检测过程中可能存在的检测难点：

       （一）晶粒粗大与噪声干扰

       超大型锻件，尤其是锻造比不足或工艺不当时，内部晶粒可能比较粗大。超声波在传播过程中遇到这些粗大晶粒的边界会发生散射，产生大量的“草状回波”或“材料噪声”。

       这些噪声会淹没来自真实缺陷（如小裂纹、白点）的回波信号，导致信噪比降低。检测人员很难区分哪一个是危险的缺陷信号，哪一个是无害的材料噪声，极易造成漏检或误判。


       （二）衰减严重

       对于超大型锻件，由于超声波传播距离较长，晶粒散射和晶界吸收，导致超声波在较长的传播距离之后剩余能量较小，无法检测出较小的缺陷。

二、待检工件

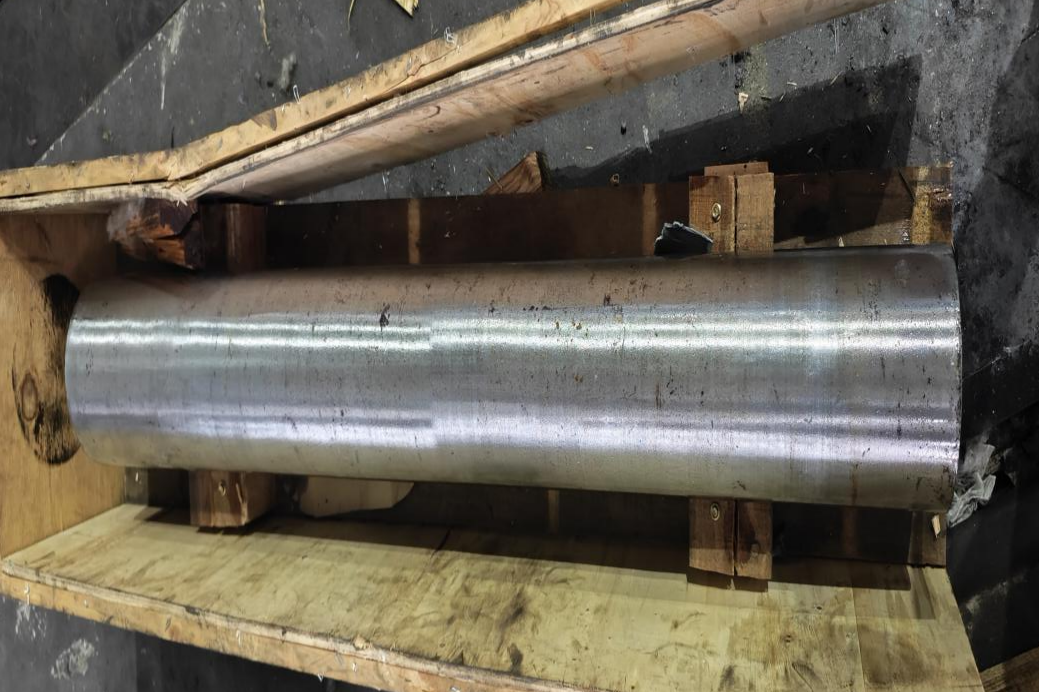

图1 锻件试块

       待检工件为圆柱形，长度1400mm，直径200mm。在一侧端面中心加工直径为1mm的平底孔，平底孔到检测面距离为1320mm，材质为碳钢。

三、检测设备

       针对锻件材料特性与工件特点，选用多浦乐Robust F1 256/256相控阵超声板卡、多浦乐256阵元低频面阵探头，对该长尺寸大锻件进行相控阵超声检测。

      使用直接接触法，将探头放置在端面中心位置，用机油作为耦合剂，找到平底孔信号并调整增益使其波幅达到满屏80％，观察平底孔信号信噪比。

图2 多浦乐Robust F1 256/256相控阵超声板卡

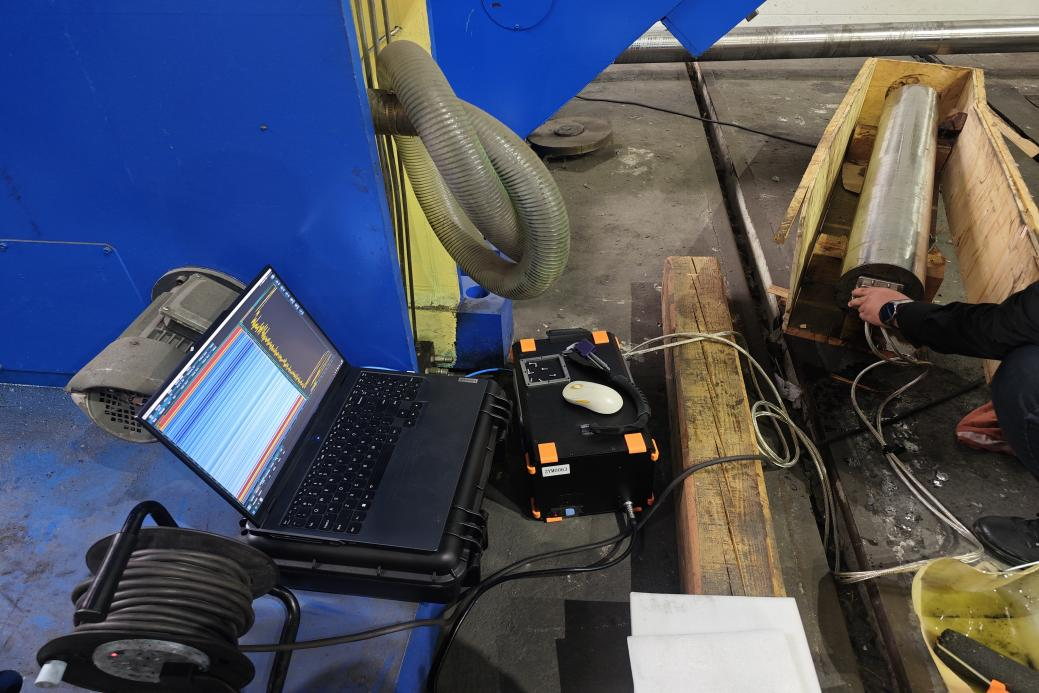

图3 检测现场

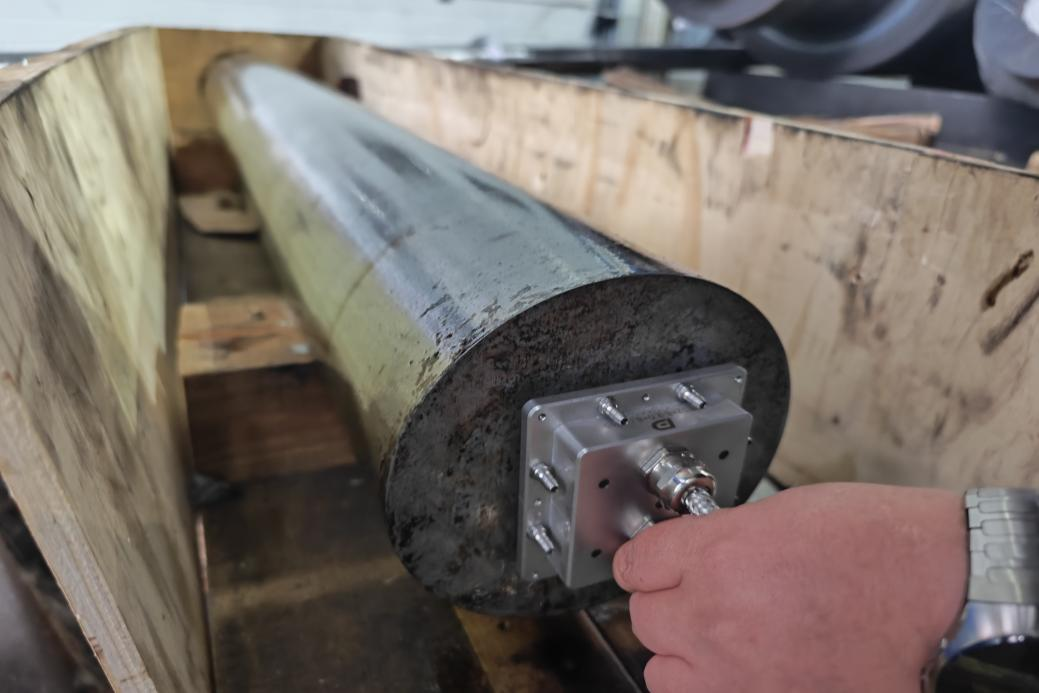

图4 采用直接接触法

四、检测效果

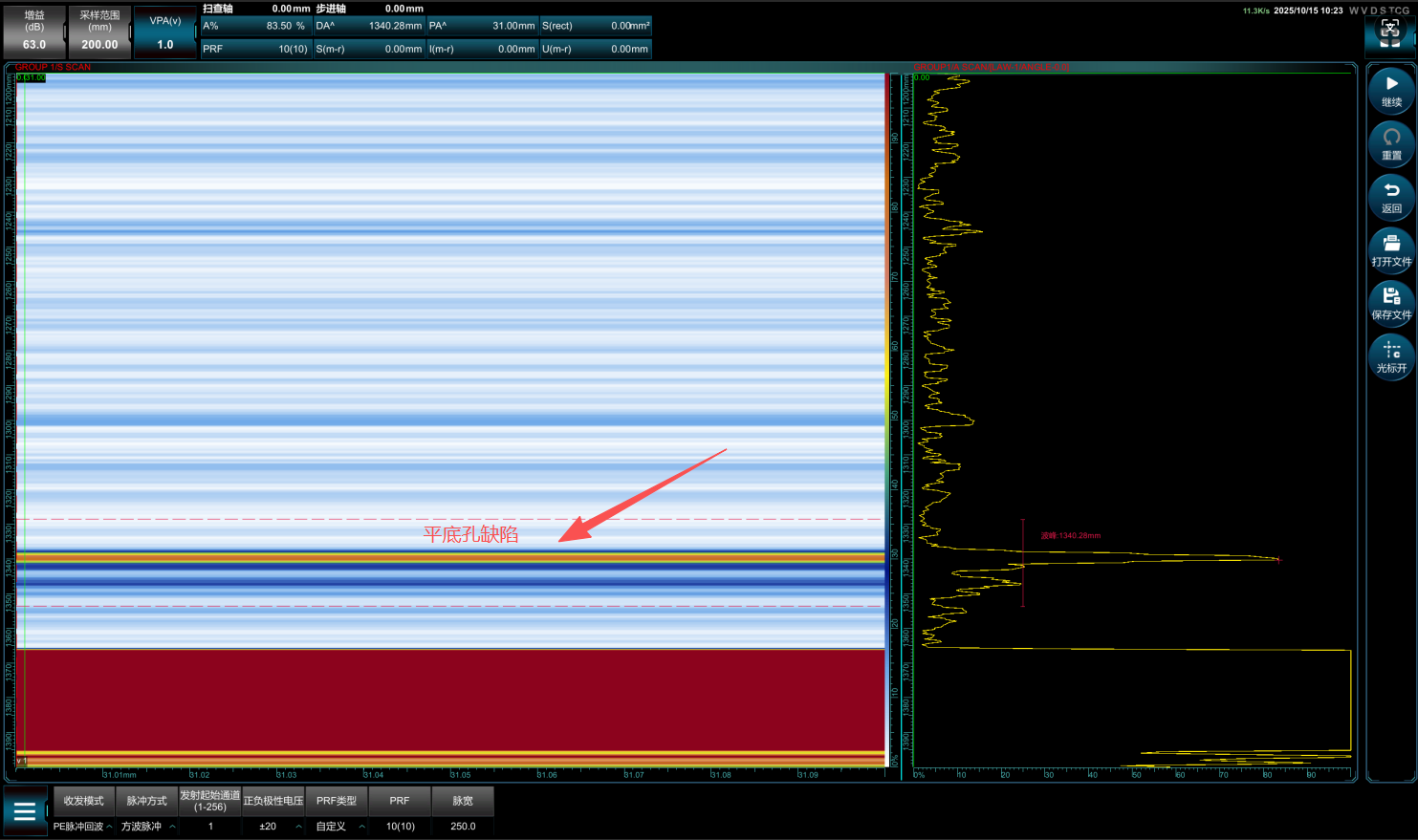

图5 检测图谱

      从检测图谱中可以清晰看到1320mm处的Φ1mm平底孔信号，信噪比高达14.5dB。

五、总结

      为解决大型锻件因晶粒粗大、衰减严重而导致的超声检测难题，实践证明采用多浦乐大通道数相控阵设备，并搭配专用面阵探头能有效克服材料衰减等问题，在较大声程上仍然有很高的信噪比，实现良好的检测效果。
