镜面楔块反射技术的应用
发布日期:2023-01-06 阅读量:2515


齿轮轴作为汽车重要的组成零部件之一,保证其运行过程中的安全极其重要。本次案例中,由于焊缝区所在位置特殊,检测区狭小,普通的探头和楔块无法放置。因此,我司发挥了自身探头定制的优势,开创性地采用45°镜面楔块对超声束进行90°的垂直反射,从而有效地实现焊缝待测区域的声束覆盖。

待检工件

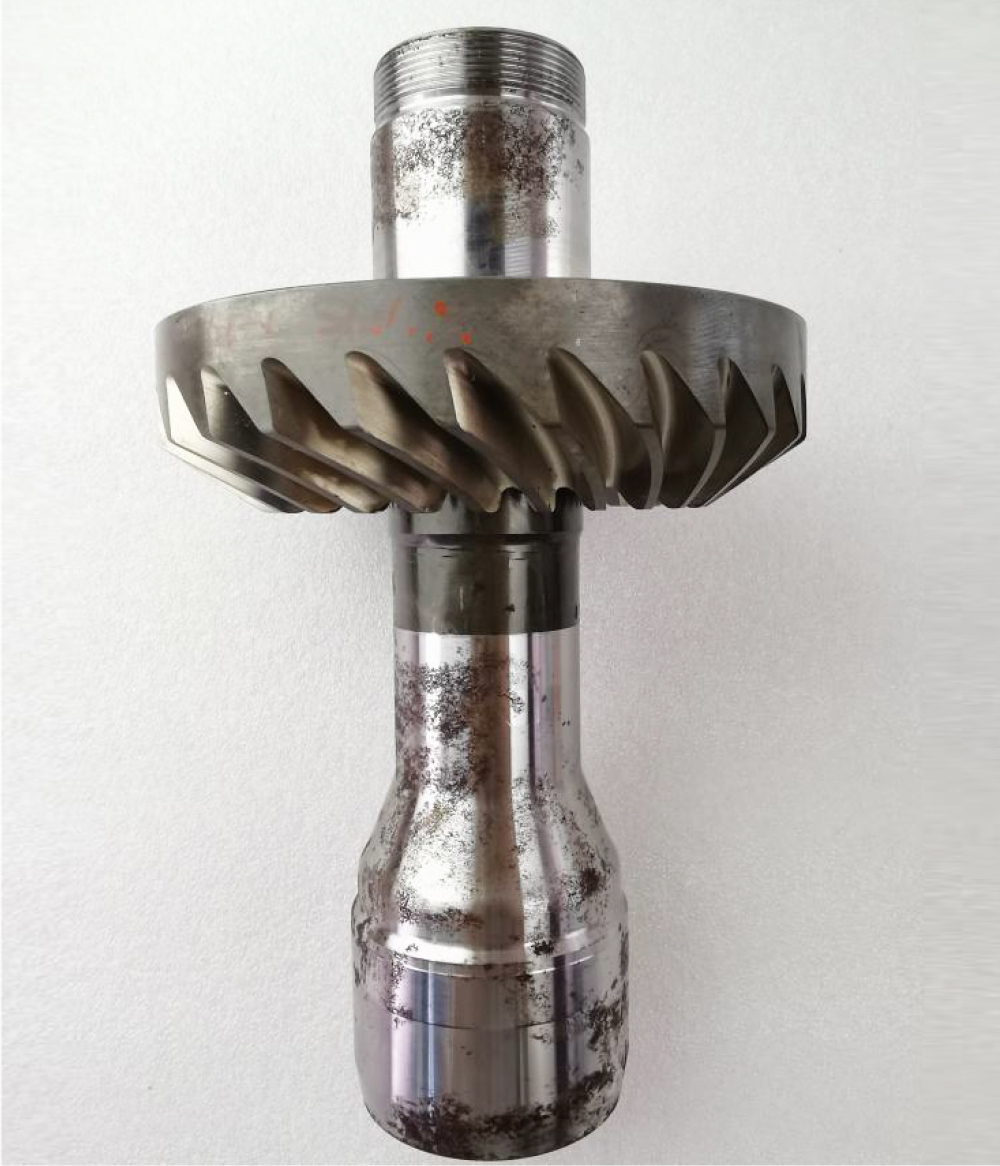

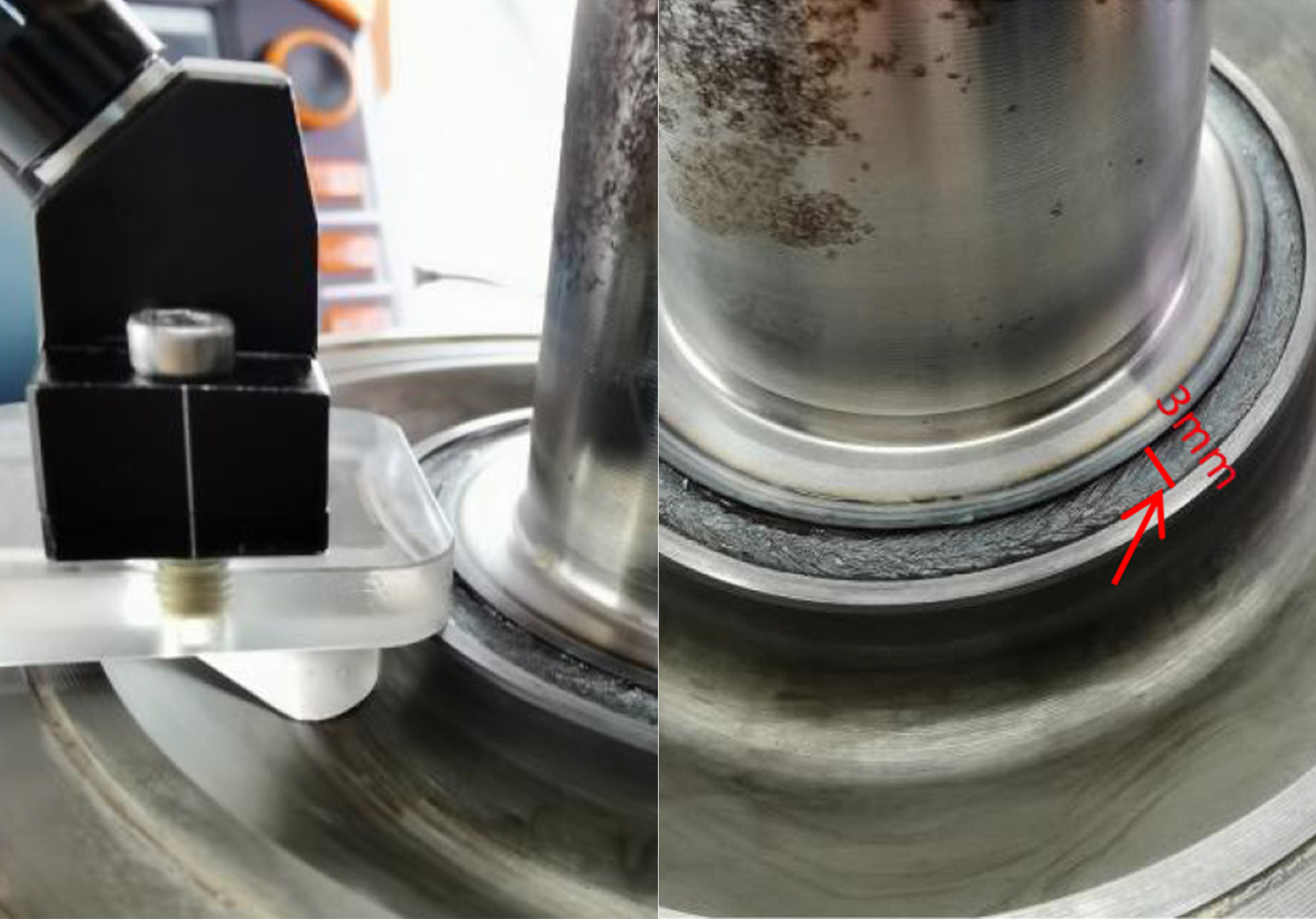

待检工件的大小及形状如下图所示,齿轮轴工件的检测区域为齿轮与轴的环形连接焊缝,如箭头指示区所示,检测区域外径76mm,焊缝宽度3mm,外部为一个狭小的沟槽。检测时,定制探头按如右下角图示方向放置。



检测结果

绕焊缝扫查一圈,通过S扫视图能明显区分判断出缺陷信号。无缺陷时的图示和存在缺陷的图示如下图所示。

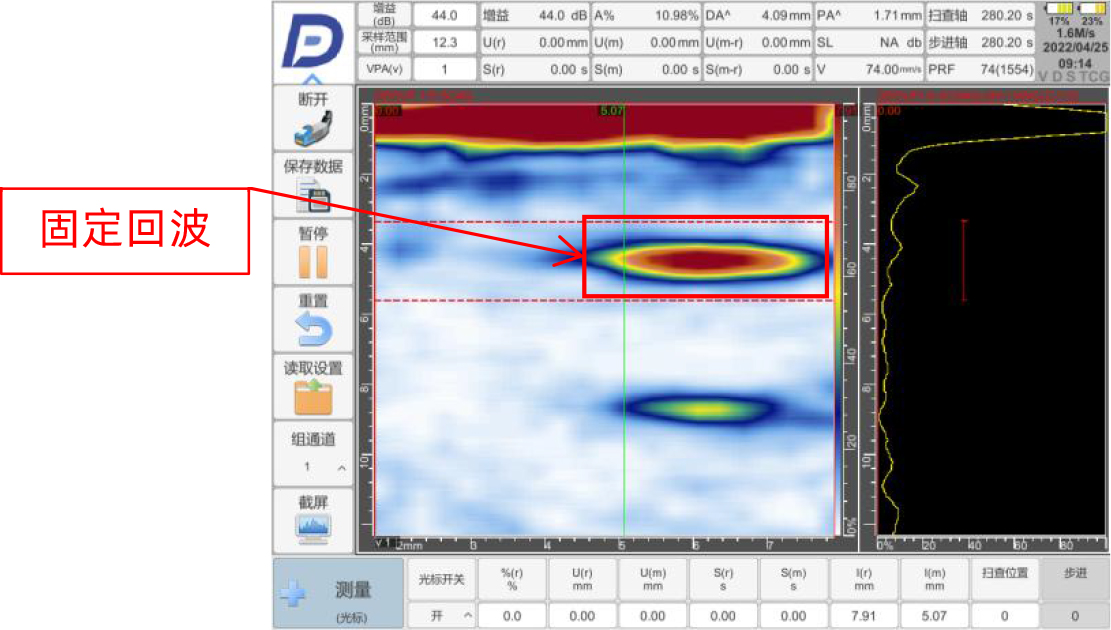

无缺陷位置S扫视图

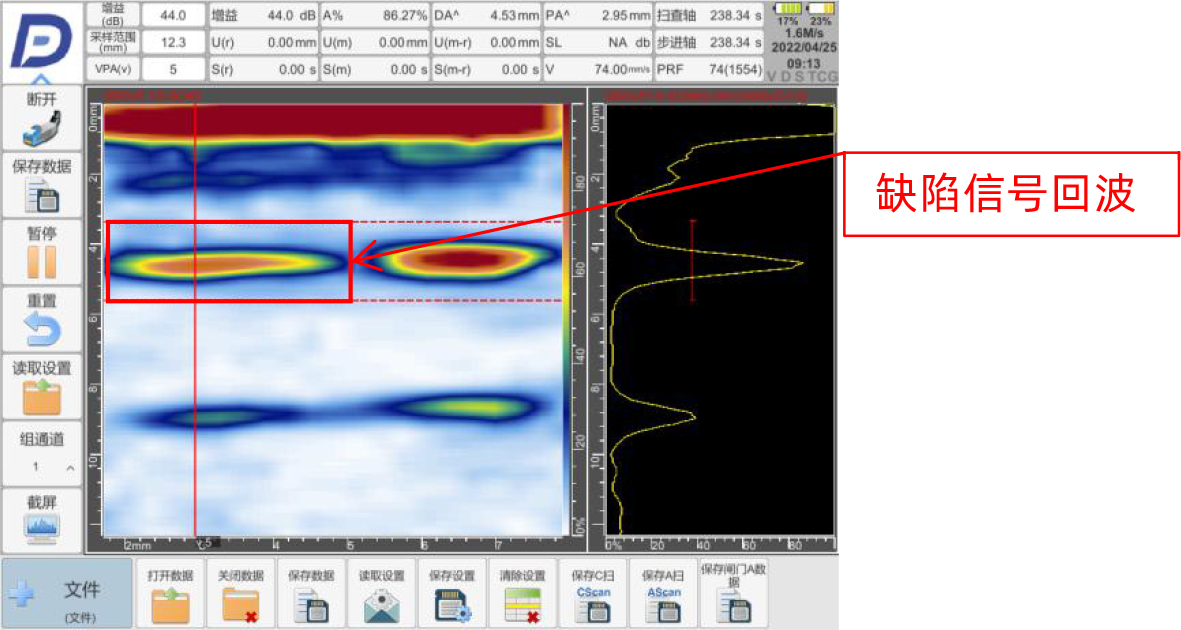

有缺陷位置S扫视图

结论

使用镜面楔块反射技术对该型号齿轮轴进行检测是有效可行的。多浦乐具备优秀的解决方案提供能力及高端探头定制能力,希望能够为广大客户解决检测难题,让您的检测变得更方便、高效。
