水冷板无损检测解决方案
发布日期:2022-11-23 阅读量:4830

关于水冷板


水冷板也称液冷板,是一种通过冷却液流动进行热交换的元件;其原理是在金属板上加工形成一个或多个流道,电子元件安装在板的表面(中间涂热传导介质),冷却液从板的入口流入,出口流出,从而带走部件的热量。水冷板流道常见的工艺有摩擦焊、真空钎焊、埋铜管、钻孔等。


水冷板为所需降温的产品带来显著的降温效果,深受各大厂家喜爱,并不断加大水冷板研发力度提升性能。但是,水冷板也有一个重要问题,如何保持水冷板的密封性,因为一旦发生冷却液泄漏,会给产品带来破坏,造成经济损失,甚至会造成重大事故。因此,加强水冷板的成品检测,保证水冷板质量,成为各大厂家的重中之重。



常规水冷板质量检测有气密性检测与爆破测试。气密性检测一般分为氦检或水检,这两种方法便于检测水冷板的气密性;缺点是不能检测出潜在的隐患缺陷。爆破性检测为在成品中,抽样进行爆破测试,来衡量产品是否存在虚焊、过焊或者焊透等缺陷;缺点是不能对全部产品进行检测。

常规质量检测方法都有一定的局限性,如何便捷快速的对水冷板进行质量检测呢?多浦乐提供了水冷板相控阵水浸自动化检测解决方案,为水冷板质量检测贡献力量。

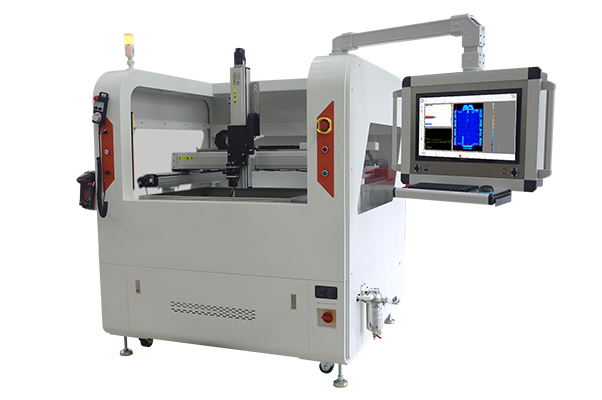

水冷板相控阵水浸自动化系统


水冷板相控阵水浸自动化系统适用于水冷板焊接质量高精度成像检测。系统采用特殊定制化工艺,检测精度高达φ0.2mm平底孔当量,是高端水浸检测需求的最佳解决方案。本系统兼容多种规格的水冷板,亦可拓展至汽车零部件、航空航天零部件、精密部件的水浸检测。

检测效果


功能特点

1、检测模式

本系统采用高精度自动X、Y、Z三轴模组,可实现全自动X-Y平面二维栅格扫查或手动检测,且扫查轴和步进轴可自定义,模式自动切换。自动A/B轴及手动A1/B1调整轴,用于对探头角度的微调,以实现最佳检测效果。

2、技术参数

(1)模组运动行程(可按需定制):

         X轴有效行程800mm

         Y轴有效行程600mm

         Z轴有效行程400mm

(2)重复定位精度:

        X/Y/Z轴重复定位精度小于0.05mm/m;

(3)系统位置分辨率:

(4)扫查速度范围:1mm/s-500mm/s

(5)设备使用温度范围:-10℃~ +40℃

3、系统组成

系统由超声仪器、工控机、显示器、多轴运动模组(可按需定制)、检测水槽、探头夹持工装、设备支架、控制柜、水循环过滤系统等组成。

4、技术优势

(1)成像清晰:采用高频特殊定制探头,实现水冷板高精度成像。

(2)缺陷自动评判和工件统计:根据客户给出的检测标准,自动识别缺陷并统计工件不良品数量,轻松实现工件统计工作。

(3)工艺适用性强:一种检测工艺可适用于多种水冷板检测,减少设备调试时间,提升检测效率。

(4)运行稳定:整套系统运行稳定,安全可靠,维护方便,特别适用于小批量、多品种工件检测。
