覆铜陶瓷板具有优良的导热特性、高绝缘性、大电流承载能力，且耐焊锡性优异、附着强度高，并可像PCB一样能刻蚀出各种线路图形。目前，覆铜陶瓷板广泛应用于电力电子、大功率模块、航空航天等领域。
本系统能够实现覆铜陶瓷板的高效、流水线自动化检测，系统可灵活嵌入客户自动化产品线，帮助客户实现严格的产品质量控制。同时，本系统亦可用于其他半导体器件及封装检测，如分立器件、光电器件以及IGBT功率模组产品等的检测。
系统特点
● 自动化流水线检测
实现了自动上下料、自动检测、智能评判烘干后分选等。
● 智能缺陷评判
可智能识别和统计缺陷的尺寸、面积及数量信息，为产品合格与否提供数据支撑。
● 各通道自动校准
确保成像均匀、真实。
● 全覆盖检测
避免缺陷漏检。
● 自动水循环
能够保证每次检测前自动抽水并加水至固定高度;减少水位及浮力对设备检测精度造成的影响。
系统构成
整个系统由高精度机械电气系统、超声自动检测和智能评判系统、烘干及自动分拣系统构成。其中，自动化机械平台电气由上料装置、自动翻板机构、二维码扫描装置、移料装置、检测水槽、检测传动装置、设备主架、运动控制系统及配套模块、干板组合装置和下料分选装置等组成。相控阵超声检测系统主要包括超声相控阵板卡、高端定制相控阵探头及楔块、智能检测及自动评判软件组成。
技术规格
● 系统重复定位精度+0.03mm；
● 最大扫描速度500mm/s；
● 检测成像分辨率0.2x0.2mm；
● 系统检测频率:20MHz以上；
● 三轴模组行程:可根据客户需求定制。

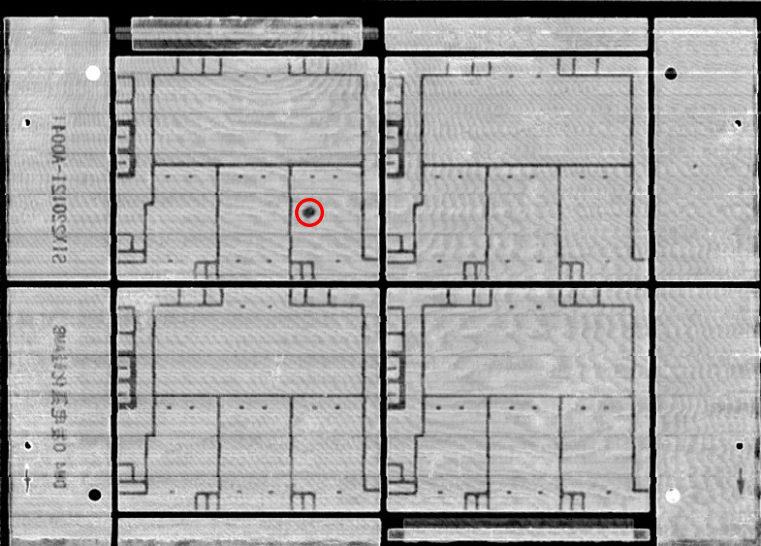

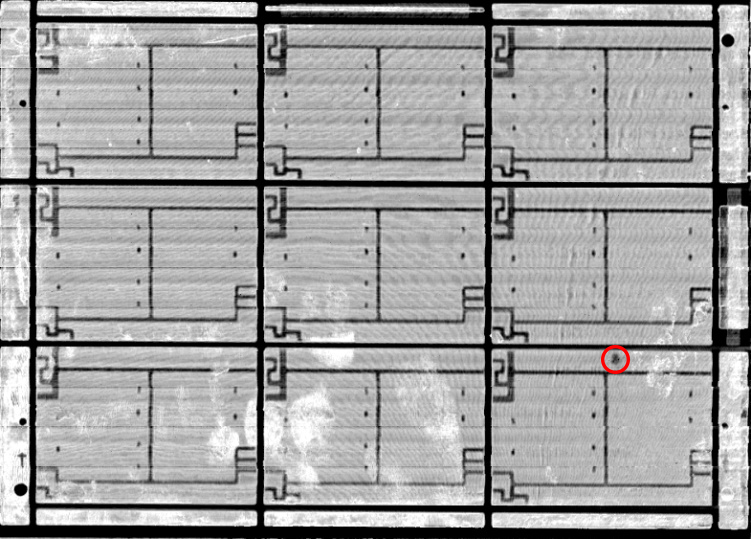

典型检测图谱
